MessageSujet: [TUTO] demontage barillet de coffre   Dim 18 Aoû 2013 - 20:05

Pour commencer, il vous faut un tournevis plat et un cruciforme simplement Wink

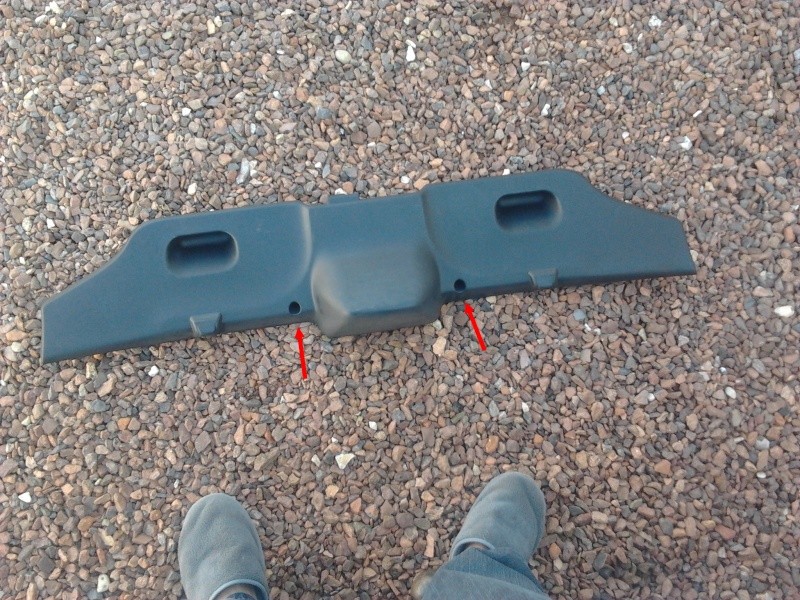

commencez par demonter le cache du hayon en retirant les deux vis indiquées par les fleches, le reste du cache est clipsé, il suffit de tirer dessus



Ensuite on a acces au mecanisme de fermeture. deposer les deux vis cruciformes su support, l'ensemble du cache exterieur pourra etre retiré. Inutile d'essayer de retirer les tiges de manoeuvre, il n'y a pas besoin



retirer le plastique exterieur en tirant doucement dessus. c'est clipsé, mais le plastique n'es pas bien epais, donc faire attention. personnellement je l'ai fait tourner pour retirer l'ensemble



on obtient alors ceci :



Pour retirer le barillet, appuyer sur le bouton, et retirer le joint indiqué sur la fleche et le barillet sort tout seul




Pour le remontage, effectuer les indications en sens inverse

CONSEIL: avant de fermer le coffre et de remonter le cache du hayon, verifier que le mécanisme fonctionne bien ! ( verrouiller manuellement la gache et appuyer sur le bouton d'ouverture, la gache doit se deverrouiller )

_________________
Le plaisir est dans la courbe ! ( PIRELLI )
La pression, quelle pression ? La seule pression que j'ai, elle est dans les pneus... ( Daniel ELENA )


Revenir en haut Aller en bas
totodebaho
Superstar
Superstar
avatar

Localisation : Montpellier
Age : 26
Véhicule : 106 ph2 > 306 S16D > 306 xs hdi

MessageSujet: Re: [TUTO] demontage barillet de coffre   Dim 18 Aoû 2013 - 20:15

bon tuto !
Ma premiere operation mecanique, je m'en souviens comme si c'étais hier
je l'avais fait au feeling
Sinon, les photos datent d'aujourd'hui ? parce que sinon, l'été doit etre fini chez toi (photo 1, on voit des chaussons   )
Revenir en haut Aller en bas
MustangBZH
Modérateur
Modérateur
avatar

Localisation : Seine Maritime 76230
Age : 25
Véhicule : 307cc 2.0i 16v 138ch

MessageSujet: Re: [TUTO] demontage barillet de coffre   Lun 19 Aoû 2013 - 1:31

oui sa date du 18Aout ^^ ( hier donc vu qu'il est 1h30 )
sa été fait vers 16h30 Wink

si si il faisait beau, mais j'avais la flemme de mettre des chaussures mdr
